رولبرینگ های سوزنی کف گرد (Needle Roller Thrust Bearings) قادر به تحمل بار محوری سنگین بوده و ضمن حساس نبودن به بارهای ضربه ای به حداقل فضای محوری ممکن برای نصب نیاز دارند.
این رولبرینگ ها بار محوری را فقط از یک سمت میتوانند متحمل شوند.

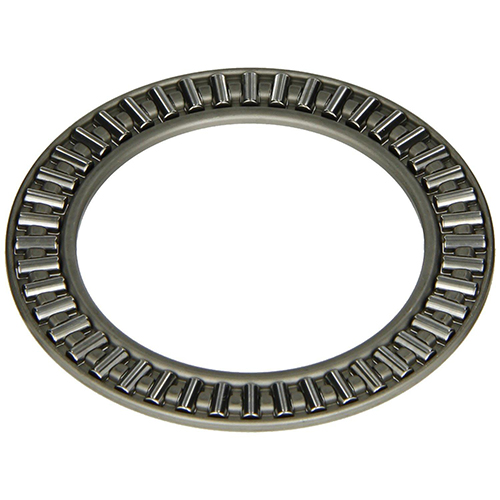

این برینگ شامل واشر محفظه، واشر شافت و مجموعه قفسه و غلتک هاست.
میتوان مجموعه قفسه و غلتک ها را فقط با یک واشر کفی بکار برد و این درحالتی است که محل قرار برینگ از سختی و صافی کافی سطح برخوردارباشد.
واشر های رولبرینگ سوزنی کف گرد
مانند رولبرینگ های استوانه ای کف گرد، در این نوع نیز می توان به جای استفاده از واشرهای محفظه و شافت از واشرهای شیار دار و واشرهای کفی استفاده نمود.
واشرهای شیاردار از جنس فولاد کرومی سخت کاری شده هستند. شیار آنها پرداخت شده و بقیه سطوح ماشینکاری شده اند.
در مواردی که دقت به هم مرکز بودن واشرها، زیاد مورد نیاز نباشد، می توان از این نوع واشرها به عنوان واشر شافت و محفظه استفاده نمود.
واشر کفی معمولاً ضخامت بسیارکمی داشته 1mm و از جنس فولاد فنر است. این نوع واشرها نیز می توانند به جای واشرمحفظه یا شافت بکار برده شوند.
در این رولبرینگ ها، می توان با استفاده از یک واشر میانی و دو سری مجموعه قفسه و غلتک رولبرینگ را دو طرفه کرد که بار محوری را از دو طرف متحمل شود. در رولبرینگ های کف گرد سوزنی هیچ نوعی ناهمراستایی مجاز نیست.
قفسه این رولبرینگ ها فولادی و در بعضی موارد فیبری است که در این حالت برینگ تا دمای 120ºc توانایی کارکرد دارد.
در قطعاتی که با رولبرینگ تماس مستقیم دارند مسائلی نظیر دارا بودن زاویه درست نسبت به محور شافت و حالت یک نواخت داشتن ( پله ای نبودن ) از اهمیت خاصی برخوردار است.
در صورت عدم استفاده از واشرهای محفظه و شافت، سختی سطحی که مجموعه قفسه و غلتک ها بر روی آن قرار میگیرد باید بین 58HRC الی 64HRC بوده و زبری سطح از 0.2µm بالاتر نباشد(Ra<0.2 m). درجه سختی پایین تر به منزله افت ظرفیت تحمل بار مجموعه خواهد بود.
هدایت شعاعی مجموعه قفسه و غلتک ها بخصوص در سرعتهای بالا ضروری است
